产品详情

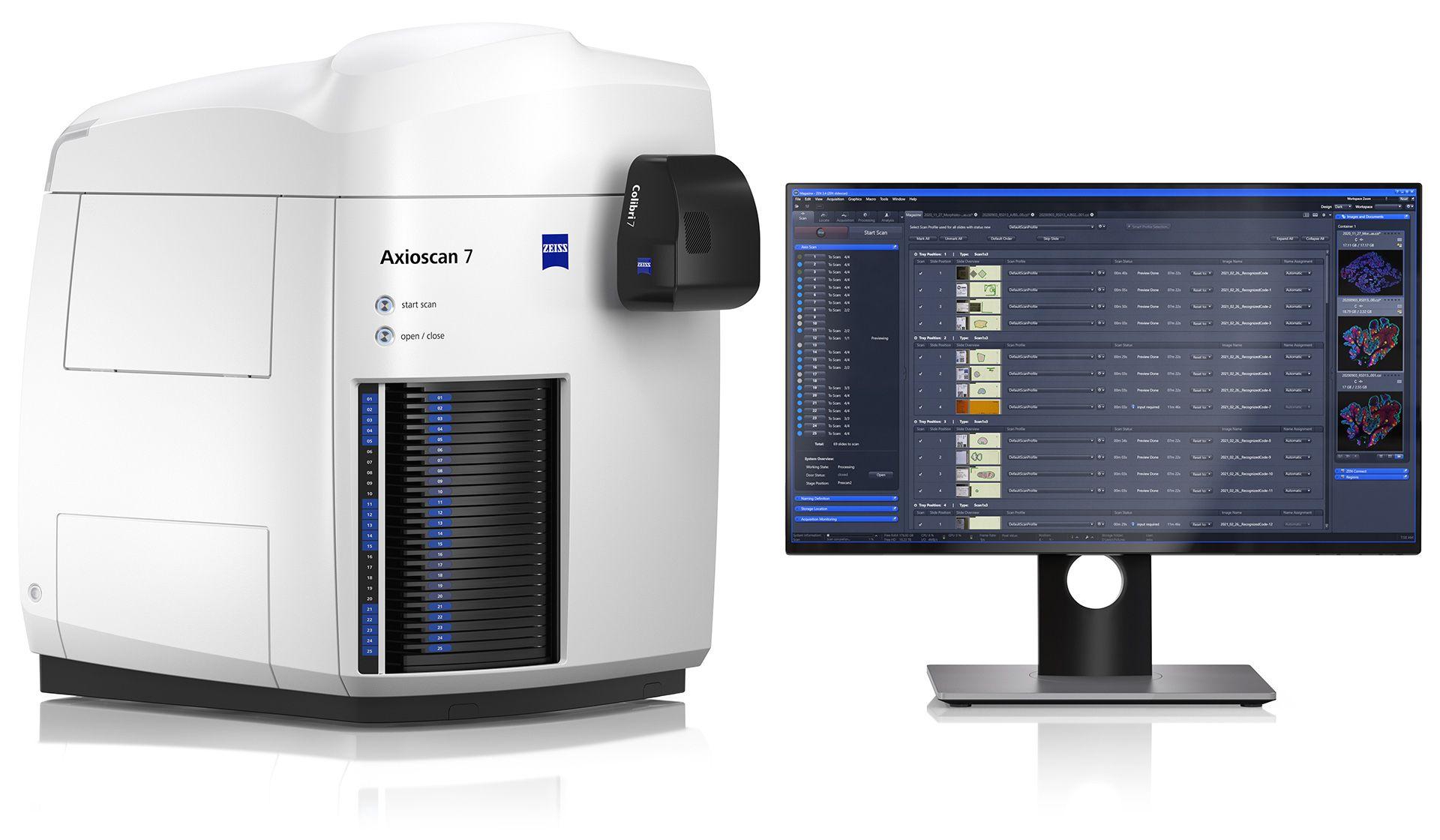

用Axioscan 7对您的样本进行数字化扫描——以可靠的、可重复的方式创建高质量的数字显微镜玻片。Axioscan 7兼具了常规玻片扫描系统所无法提供的品质——高速数字化成像及出色的图像质量，以及种类繁多的成像模式。以上优点都可以在一个完全自动化且易于操作的系统中实现。

强大的硬件和功能齐全的软件可以支持充满挑战性的研究任务和您的日常扫描应用。无论您是想采集明场、荧光还是偏光图像，都可以通过高速扫描快速采集虚拟玻片图像，并同时保持一贯的高质量。

兼具扫描性能与应用灵活度

• 快速自动化扫描，一次循环可完成多达100个玻片
• 稳定的扫描性能，连续全天候运行
• 采用直观的向导，轻松创建扫描配置文件
• 快速切换，无论是荧光、明场还是偏光模式
• 多色荧光成像解决方案，用于高要求荧光成像
• 得益于高性能Axiocam相机，确保出色的图像质量

稳定的扫描性能
自动化系统需要能够持久运行且绝对可靠。得益于为长时间不间断运行而设计的硬件组件，蔡司Axioscan 7以显著提高的扫描速度重复进行玻片数字化扫描。无论您是要处理许多类似玻片还是混合应用，全电动聚光镜、强光源和高灵敏度相机都能确保全天候的良好扫描性能。易于分配的扫描配置文件可以快速设置图像采集程序。Axioscan 7软件专用于对大量原始数据进行处理，处理数据量可达数万亿字节，效果出色。

自动化应用灵活性

蔡司Axioscan 7可以在荧光、明场和偏光扫描模式之间快速切换，在每一种模式下都可以完全实现高质量的快速低光毒性成像。在对HE染色组织样本或其它明场应用进行数字化成像时，有着兼容不同对比度和高扫描速度的优点。快速滤片转轮和可至远红激发光的光谱范围拓展了您的荧光成像能力，再结合TIE成像这一新的低光毒性高对比度透射光成像方法，使其多元成像的性能达到了一个新的水平。所有成像模式的结合让您能花费较少的精力提取出更多的样品信息。
更多拓展
在ZEN环境中进行玻片扫描
ZEN Slidescan被集成到强大的ZEN成像软件中，提供了许多额外的处理
和分析功能。ZEN Connect是蔡司的关联显微技术软件，从自动玻片扫描到其它显微镜系统的精细成像，都可以实现更先进的工作流程。凭借现有的CZI数据格式，也可以使用其它第三方数据分析工具。通过ZEN Data Storage和ZEN Data Explorer，您可以随时随地访问和共享您的扫描数据。

ZEN Connect项目结合了自动玻片扫描和其它蔡司显微镜系统的精细成像。
Axioscan 7的成像模式

高效的荧光成像
对于多通道荧光成像来说，达到高速、低光毒性以及最优波长是至关重要的。Axioscan 7采用快速、可重复的LED照明、快速滤片转轮和多色荧光滤片组，可高效分离出多色荧光通道。

• 超短曝光时间实现充分的样品保护
• 在多达9个荧光通道之间快速切换
• 用于高级荧光多色成像应用的出色光谱分离
• 可实现超大的信息密度，而不影响数据质量

用UltiMapper I/O PD-L1试剂盒染色的非小细胞肺癌（NSCLC）组织。
多种快速明场成像模式
配有电动调节的新聚光镜，可以在不同的明场成像模式之间自动切换，以适应不同的应用要求，开启一系列新的实验和模式组合。

• 在所有明场成像模式下显著提高扫描速度
• 更好的样品识别和对焦
• 全新明场反差成像模式选项
• 现在完全支持圆和线性偏光

小鼠肾脏伤口愈合实验，天狼星红染色
^{样品由Evotec的Alexander Lomow提供}

明场
正交线性偏光

Axioscan 7的明场成像性能由电动聚光镜和强大的白光光源所驱动：1) 电动调制器盘，2) 圆偏光镜，3) 电动线偏光镜，4) 电动孔径光阑，5) 白光LED光源

TIE对比度
检测优化、 对焦更准、 保留更多环境信息
使用强度传输方程（TIE）这一新的方法在透明样品中产生对比度，您可以在三张图像中记录窄光锥与样品结构的相互作用：一个在焦点，两个不在焦点而是分别在焦平面上方和下方。从这三张图像中，自动提取中心平面的相位信息。在z轴上连续进行图像采集，结合闪光照明和基于GPU的快速图像处理，可以很快地输出最终对比度图像。您可以选择将它们显示为相差或类似DIC的浮雕反差。

马铃薯（Solanum tuberosum）— 马铃薯淀粉，20× Plan-Apochromat 0.8； A）TIE相差，B）TIE浮雕反差，C）明场
在使用敏感荧光染料时，TIE对比度是帮助您进行实验的出色工具：

• 在正常明场模式下，检测几乎没有对比度的透明组织。
• 使用非常快速的闪烁光源聚焦来加快后续的荧光成像过程。
• 使用超低的光照剂量，使您的敏感染料在对焦过程中不受光漂白。
• 用于荧光样品快速对焦，轻松进行后续荧光图像采集。

光源和相机

明亮的照明
荧光成像的光源
可选择蔡司超快7波长LED光源Colibri 7，或白光LED光源X-Cite Xylis：

蔡司Colibri 7
7波长LED光源

Colibri 7在每个波长的输出功率都具有可重复性，从而为所有重要的染料、荧光蛋白和探针提供一致的定量数据。由于有了单独的LED和集成的激发滤片，因此无需额外的滤片转轮，并可以实现几毫秒的荧光通道切换。
X-Cite Xylis
白光LED光源

X-Cite Xylis与快速激发滤片转轮共同使用可以实现长达770 nm的长波长样品照明。此外，LED荧光光源的一个典型问题——绿光波段弱也已克服，在此光谱范围内可与经典的汞灯相媲美。

先进的相机
提供出色的图像质量
Axioscan 7配备了蔡司Axiocam产品组合中高端的Peltier冷却相机，通过出色的成像性能支持您的明场和荧光应用。

彩色相机Axiocam 705 color
我们采用了全新的彩色Axiocam——705 color CMOS相机。它提供500万像素的分辨率，像素大小为3.45 µm，噪声超低。Axiocam 705在Axioscan 7中的采集速度为55帧/秒，具有大观察视野，可快速处理您的明场和偏光成像任务。

荧光相机Axiocam 712 mono
Axiocam 712 mono是荧光成像应用的理想之选。它提供小像素（3.45 µm），可以充分发挥高数值孔径光学器件的分辨率潜力，且读出噪声很低。使用2×2像素合并相机，灵敏度增强。

应用
蔡司Axioscan 7应用案例

可重复的高质量图像结果
无论您想在一天、一周或一个月后，还是在其它机器上重复您的成像任务，蔡司Axioscan 7都可提供可靠、可重复图像质量。

来自健康野生型动物的石蜡包埋小鼠肾脏（12周）。肾病蛋白经Cy3染色。PCNA APC (FarRed) 和DAPI作为复染。使用20× NA 0.8物镜成像。

来自克罗恩氏病患者的结肠样品，使用20× NA 0.8物镜成像。绿色：上皮簇状细胞（肠道感觉细胞）和固有层结缔组织细胞中的Cox -1。红色：CD 163——一种巨噬细胞标记物。此图像代表研究内容。由Axioscan 7数字玻片扫描系统拍摄，蔡司明确排除了对可能受影响的患者进行诊断或建议治疗的可能性。

宽角斜纹藻（Pleurosigma angulatum）– 硅藻，20× Plan-Apochromat 0.8；左：明场，
右：TIE浮雕
非小细胞肺癌（NSCLC）组织
Ultivue公司的UltiMapper I/O PD-L1试剂盒通过探索多种细胞表型，如细胞毒性免疫细胞（CD8）、免疫抑制性巨噬细胞（标记物CD68、PD-L1）或免疫逃避肿瘤细胞（标记物CK、PD-L1），解决了肿瘤是“热”还是“冷”的问题：肿瘤是否由于高免疫细胞浸润而对免疫检查点抑制有反应（热）；与之相对的是免疫细胞浸润低的肿瘤，称为“冷肿瘤”或非T细胞炎症性癌症。此图像代表研究内容。由Axioscan 7数字玻片扫描系统拍摄，蔡司明确排除了对可能受影响的患者进行诊断或建议治疗的可能性。

经UltiMapper I/O PD-L1试剂盒染色的NSCLC组织。

图片细节。
