产品特点

带标准35毫米培养皿的培养室。
使用标准样本载具无需调整常规的样本制备方法，可以直接使用共聚焦显微镜通用的样本载具观察活体样本。蔡司晶格层光显微镜Lattice Lightsheet 7可用于底部为no. 1.5盖玻片的所有标准样本盖玻片：

• 载玻片
• 35 mm培养皿
• 腔室载玻片
• 多孔板

温和的透射照明可确保快速找到样本。
快速、温和的样本定位

借助集成的透射LED和斜向检测（提供类似DIC的对比度），您可以轻松定位样本。必要时可从白色透射LED变为红色透射LED，以实现更柔和的照明。您可以选择在长时间观察中使用透射光照明。

5轴载物台具有出色的精度和速度，以及用于多孔板成像的较大行程范围。
自动样本调平

专为该系统设计的独特5轴载物台不仅能够沿X、Y和Z轴移动，还可以在X和Y方向上以高精度倾斜，从而补偿载具尺寸或样本位置的微小偏差。自动完成样本调平，免除繁琐的手动操作。

蔡司晶格层光显微镜Lattice Lightsheet 7光路示意图。
自动校准所有光学元件

要获得出色的成像效果，必须针对具体的样本来调整晶格光片；因此，蔡司实现了所有光学元件的自动校准，从而无需费时的手动调整。激发光路的创新设计允许快速改变激光谱线，而无需重新编程SLM。这样可以近乎同时采集多通道数据集，不会错过样本中发生的任何事件。

蔡司Lattice Lightsheet 7的双相机配置。
双相机配置让时间分辨率提高一倍

通过采用激发光路的创新设计，可实现多条激光同时激发样品。配合两台滨松ORCA-Fusion相机，可实现真正的两个通道同时成像，这对于一系列的应用至关重要，例如，比率实验。双相机配置可以实现在每台相机前使用单带通滤光片，更大限度地减少串色，从而保证高速成像的同时获取清晰的图像。

蔡司晶格层光显微镜Lattice Lightsheet 7自动浸没设备。
无人值守的长时间实验

培养
集成的培养系统可在各种环境条件下提供长时间稳定性。该显微镜可自动控制和监测温度、CO₂和O₂含量以及湿度，并在整个实验过程中保持样本的完整性。带有玻璃窗的盖子可让您快速、轻松地取放样本，以便在实验过程中对其进行检查。

自动浸没
对系统灌注以排出空气，然后自动添加根据实验需要而定制的浸没介质。浸没介质的补充由软件控制，不必担心会干扰图像采集。容器带光照防护，以防止细菌滋生。物镜带防浸没保护装置，因此，即使使用了过多的浸入介质，物镜也会保持干燥。

典型应用

典型应用典型样本任务 活细胞成像

• 贴壁细胞
• 悬浮细胞
• 高速亚细胞过程的多维度成像：细胞器形态和动态、细胞器-细胞器相互作用、囊泡运输
• 膜动态的多维度成像
• 免疫细胞的多维度成像，例如T细胞迁移和激活
• 对活细胞进行长达数小时甚至数天的温和成像，光毒性和光漂白极小
• 细胞增殖和凋亡测定

3D细胞培养

• 球体
• 类器官
• 囊肿
• 水凝胶中的细胞
• 最大直径达200μm的球体或类器官的活体成像
• 类器官自我组织
• 类器官内的细胞迁移和增殖
• 细胞间相互作用、3D组织、迁移和形态的成像
• 神经元活性的体外成像

小型模式生物

• 斑马鱼胚胎
• 秀丽隐杆线虫胚胎
• 果蝇胚胎
• 以近各向同性分辨率进行结构细节的3D解析
• 胚胎和小型生物的细胞和亚细胞动态快速成像，样品直径可达100μm
• 细胞迁移、细胞间相互作用，细胞周期、囊泡运输

卵母细胞

• 完整的卵母细胞3D实时成像，包含亚细胞细节

膨胀化样本

• 基于水凝胶膨胀化的小型样本

蔡司晶格层光显微镜Lattice Lightsheet 7 应用案例
Lamin B1的作用

Lamin B1位于核膜，在有丝分裂期间参与核膜的分解和重组。在细胞周期不同阶段的有丝分裂事件中，许多不同类型的细胞都会形成“核内陷”。核内陷可表现为从核膜延伸并穿过核的管状结构。尽管经常有关于这些独特结构的报告，但目前为止，大多数研究都是用固定细胞完成。因此，即使已经提出了很多假设，这些结构的功能在很大程度上还是未知的。

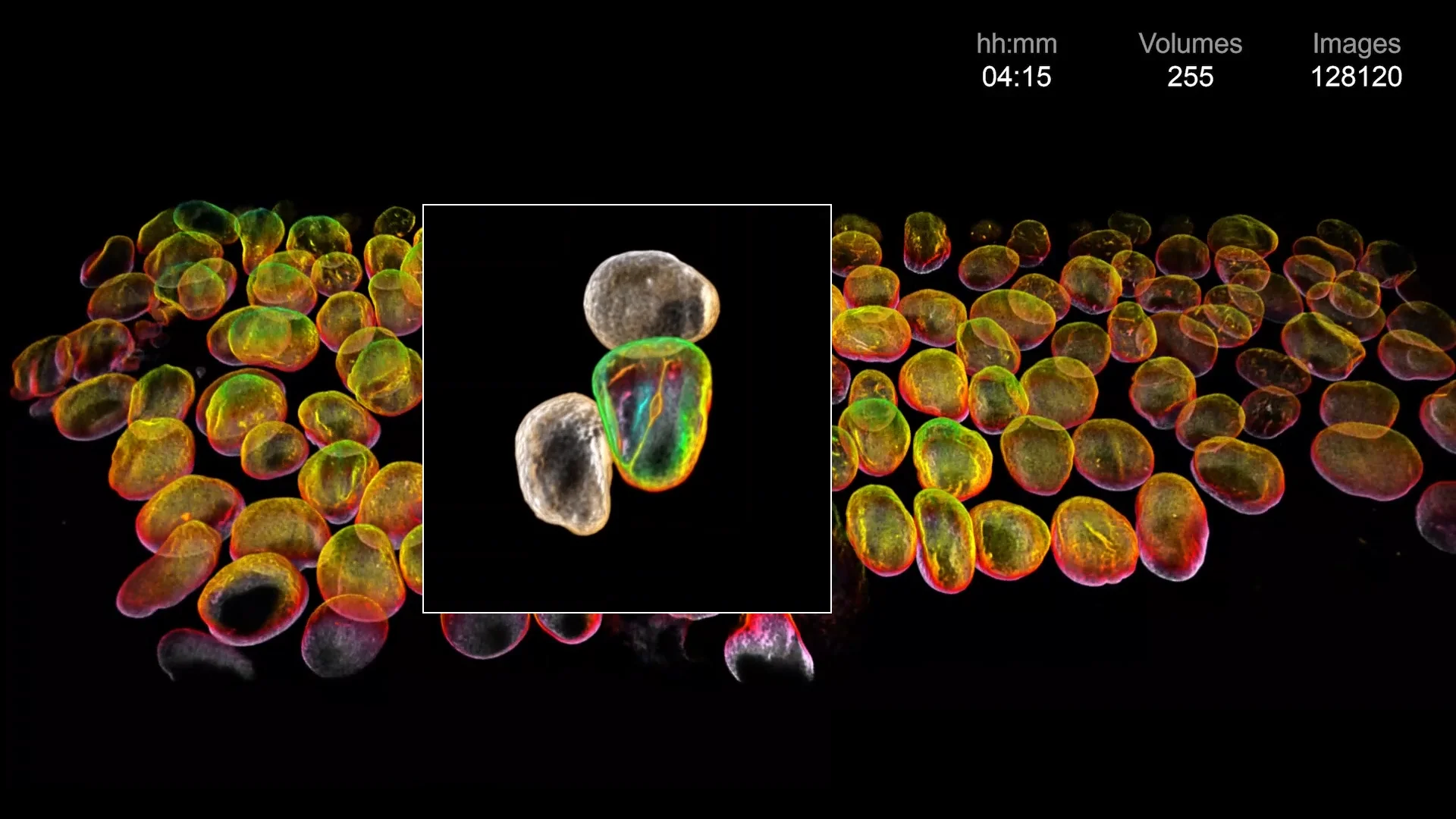

该数据集记录的细胞系由西雅图艾伦细胞科学研究所提供：人类诱导的多能干细胞，其内源性表达mEGFP标记的层粘连蛋白B1（AICS-0013）。记录了近8小时的过夜实验，每1.5分钟1个体积的成像速度。在整个过程中都可以观察到有丝分裂的细胞。在整个细胞周期的大多数细胞中，可以清楚地观察到核内陷的形成和动态。
温和照明对于有丝分裂的成像至关重要，因为该过程极其精细且对光敏感。为了防止复制受损的DNA，一旦激发光造成任何损害，细胞就会阻止有丝分裂。如果要在更长的时间内对有丝分裂事件进行成像，就需要温和的Lattice Lightsheet 7成像和极为稳定的系统。快速的多维度成像与近各向同性分辨率相结合，可以从各个角度观察样本并研究每个细节中独特的亚细胞结构。蔡司晶格层光显微镜Lattice Lightsheet 7是进行此类挑战性实验的理想工具。让此前无法实现的应用变为现实——简单易用，也可以在您的研究中实现。

展开快速多维度成像，观察亚细胞动态变化

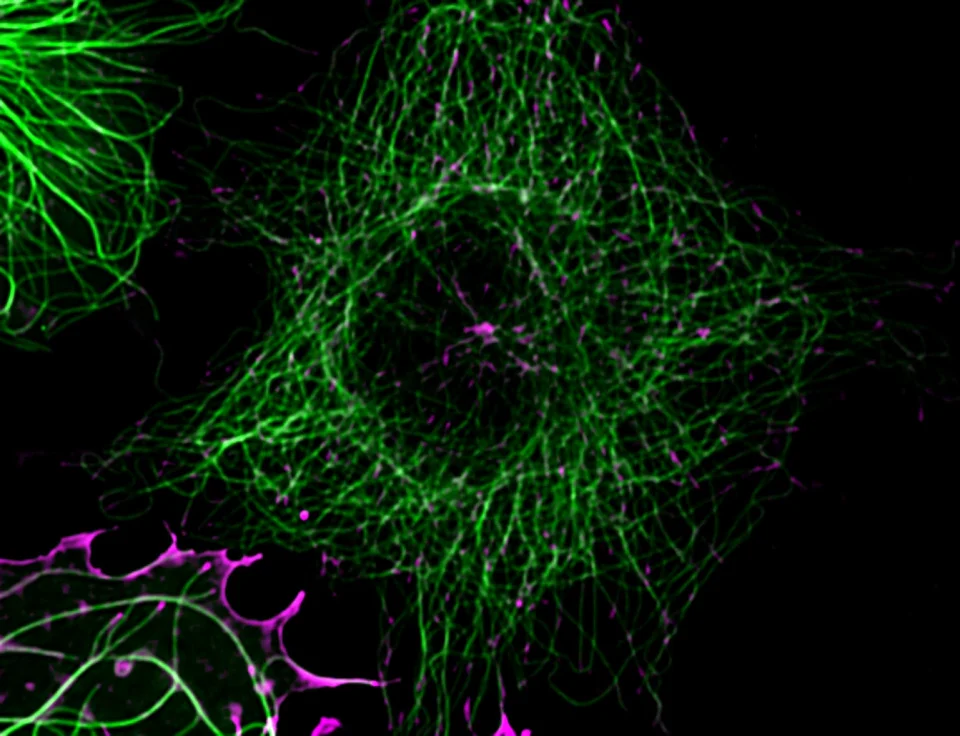

用Calnexinm-Emerald和EB3-tdTomato瞬时转染的Cos 7细胞；EB3标记微管的生长端，对于调节微管动态起到不可缺少。钙联结蛋白是一种内质网（ER）蛋白，蛋白质在内质网上合成。每80秒对细胞成像一次，持续成像1.5小时，成像体积：175×120×70μm³。

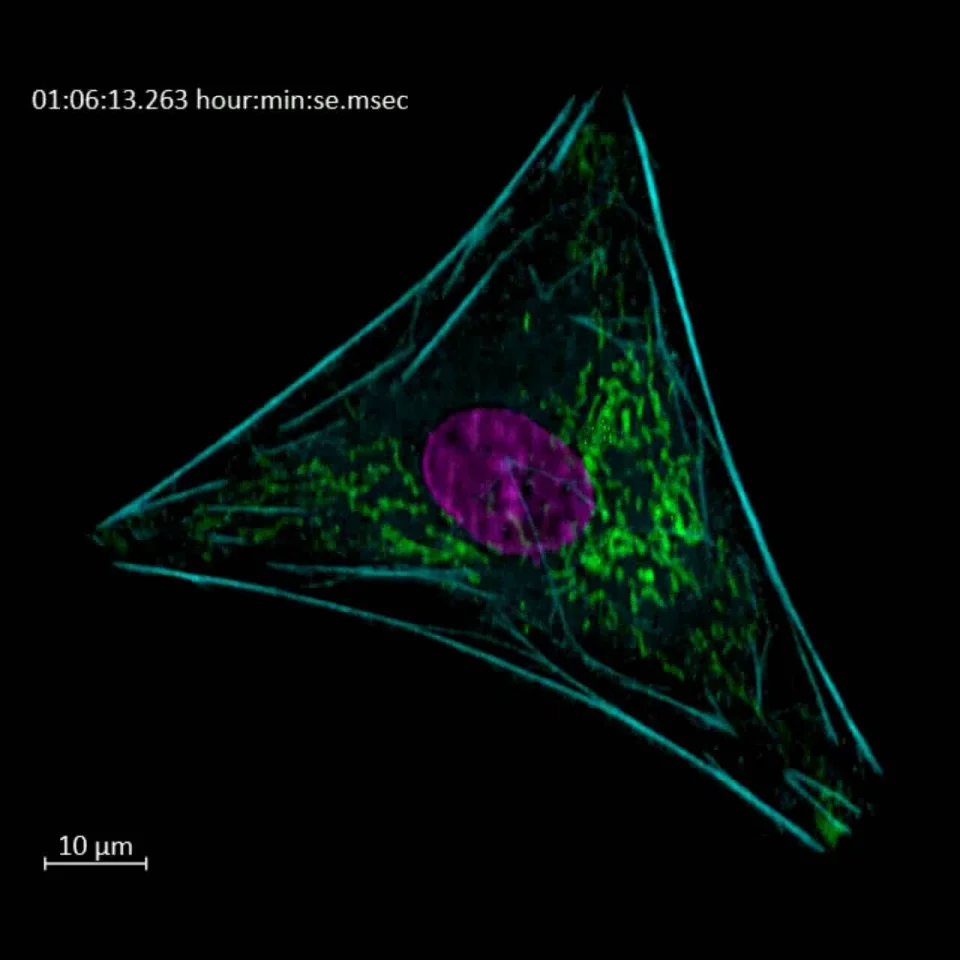

时间序列显示了稳定表达肌动蛋白-GFP（细胞骨架，青色）的U2OS细胞动态，同时还使用MitoTracker™Red CMXRos（线粒体，绿色）和Draq 5（核仁，品红色）标记细胞。

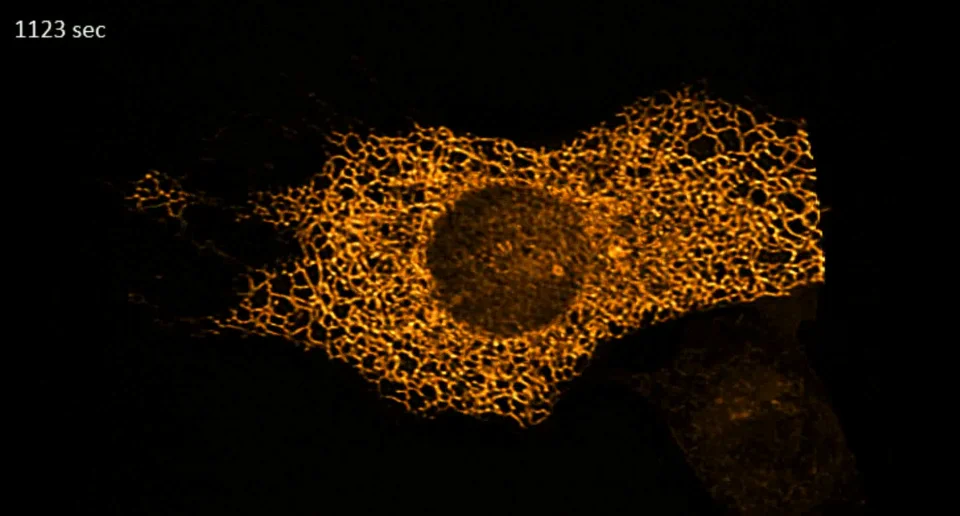

用Tomm20-mEmerald和Calreticulin-tdTomato瞬时转染的Cos 7细胞。Tomm20标记线粒体的外膜，Calreticulin是标记ER的一种蛋白质，ER是蛋白质合成的部位。两者都是非常脆弱且对光敏感的细胞器，很难用常规方法成像。每30秒1个体积的采集速度，连续成像1小时15分钟，成像体积：175 × 210 × 20 μm³。总共记录了85,800张图像；150个时间点的572个体积平面。

表达Lifeact-GFP的Cos 7细胞。最大强度投影。对细胞连续成像9个小时；每10秒1个体积（115×60×25μm³）。总共记录了1,005,000张图像； 5,000个时间点的201个体积平面。

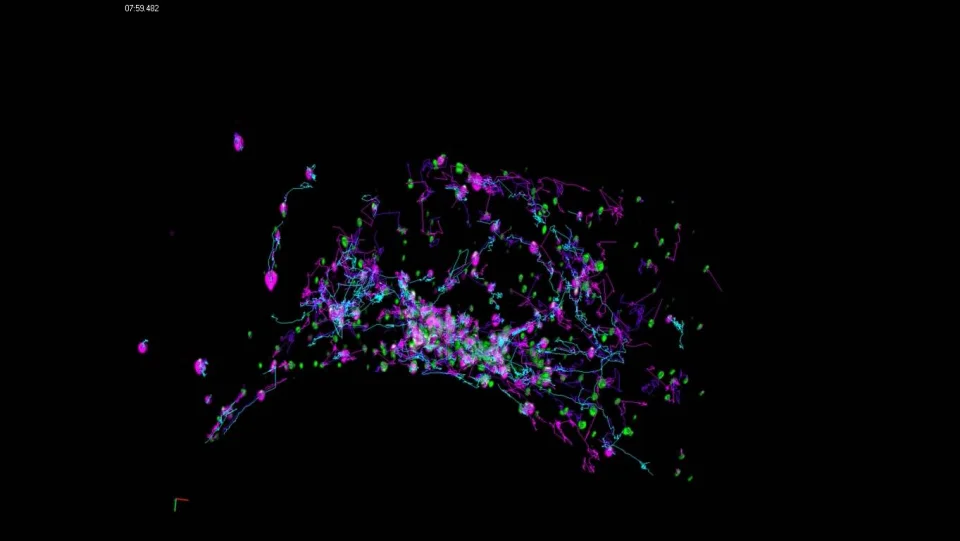

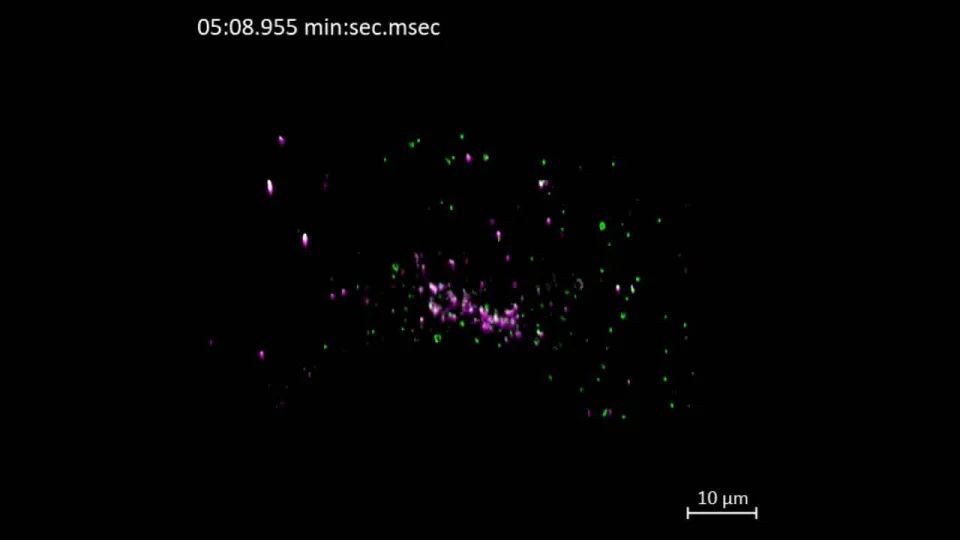

用mEmerald-Rab5a和Golgi7-tdTomato瞬时转染的Cos 7细胞。Golgi7是与高尔基体和高尔基体囊泡有关的蛋白质。Rab5a是早期的内体标记。以近各向同性分辨率在3D中跟踪囊泡成为现实。追踪处理在arivis Vision4D®中进行。

U2OS细胞表达Lifeact-tdTomato并用MitoTracker Green染色。上图：单相机配置。下图：双相机配置。可更大限度地减少串扰， 同时获取两倍数量的图像，时间分辨率提升了一倍。

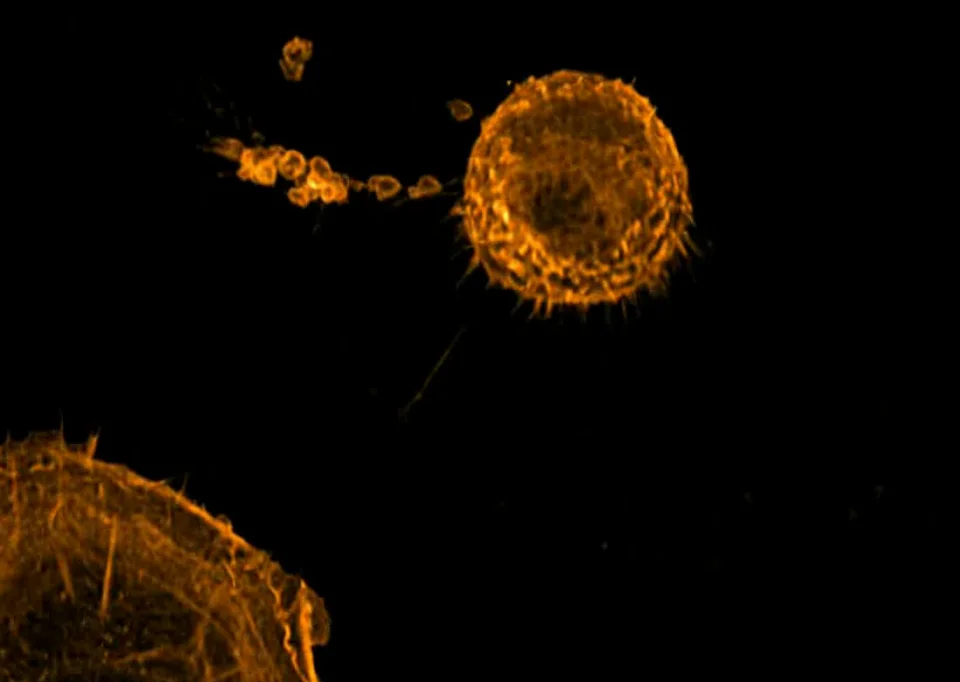

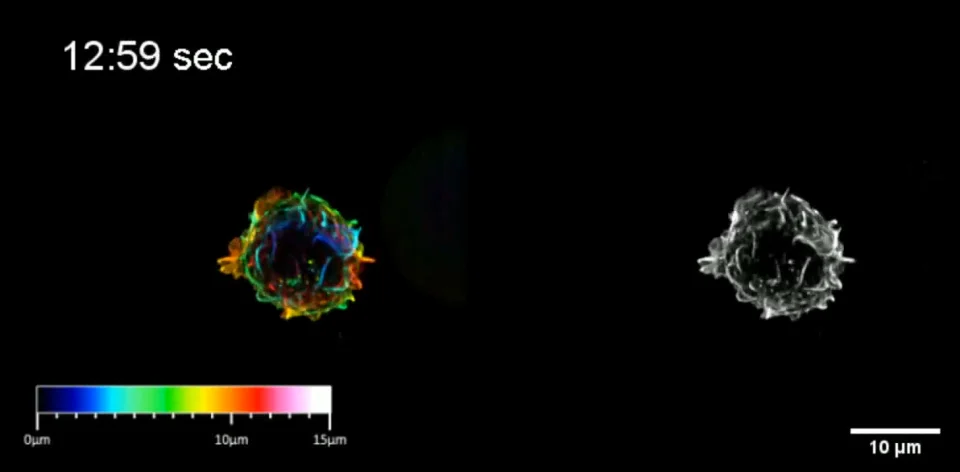

T细胞表达Lifeact-GFP。彩色编码深度投影（左图）和最大强度投影（右图）。对T细胞连续成像超过1个小时；每2.5秒一个体积。样品由英国牛津大学的M. Fritzsche提供。
实现更加可靠的共定位研究
当您在开展共定位研究时，不能存在丝毫串扰，因为这会让您无法确认所观察的共定位结果是否真实。但若使用单带通滤光片，意味着在成像时需要切换滤光片，从而减慢采集速度，导致本应该重叠的结构之间发生显著偏移。因此，无法确定共定位结果和观察到的相互作用是否准确。双相机配置解决了这一难题，让您对采集的数据和所得结果充满信心。

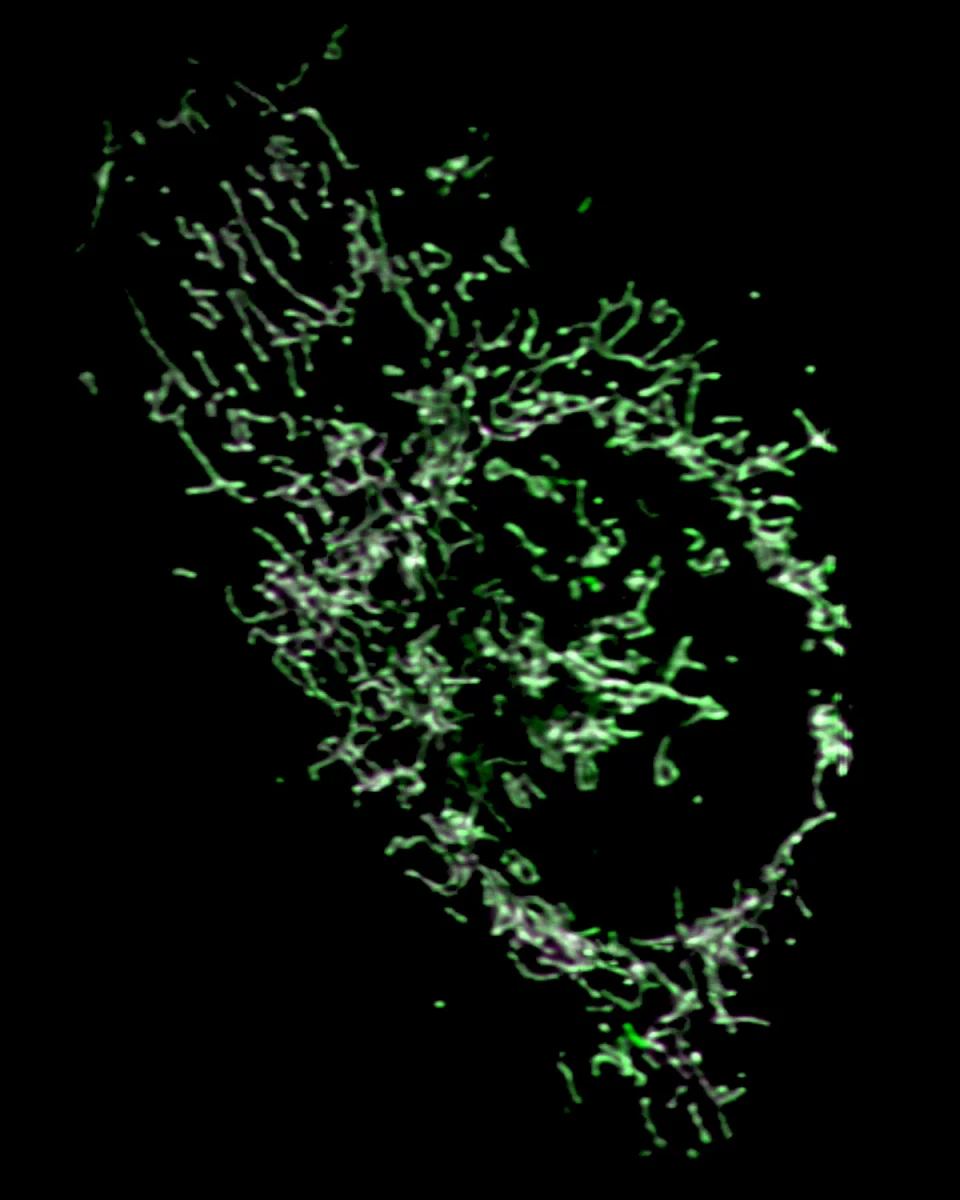

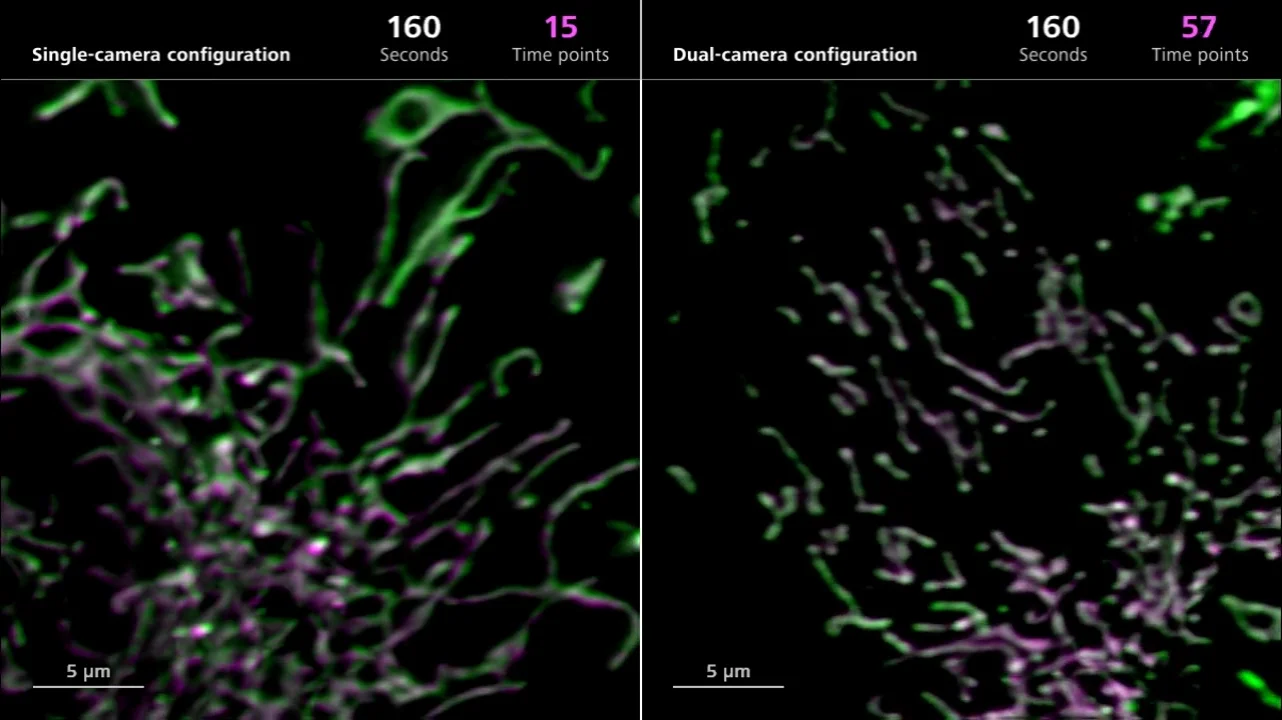

U2OS细胞用MitoTracker Green（绿色）和MitoTracker Red CMXRos（洋红色）染色，这两种染料定位于线粒体，因此应始终共定位。左侧：单相机配置。两个通道之间的记录时间存在差异，体现在两通道结构上的空间偏移。右侧：双相机配置。正如预期的那样，这些结构完全重叠。双相机可采集到60个时间点，而单相机在同等时间内只能采集16个时间点。
比率实验
对MitoTracker Green和MitoTracker Red CMXRos的荧光强度比进行分析，以研究线粒体膜电位，因为只有MitoTracker Red CMXRos的摄取依赖膜电位；MitoTracker Green是线粒体堆的一种测量方法，但与线粒体膜电位无关，可用作内部参考。因此，两种染料的荧光比率是线粒体膜电位的相对量度。

U2OS细胞用MitoTracker Green（绿色）和MitoTracker Red CMXRos（洋红色）染色。

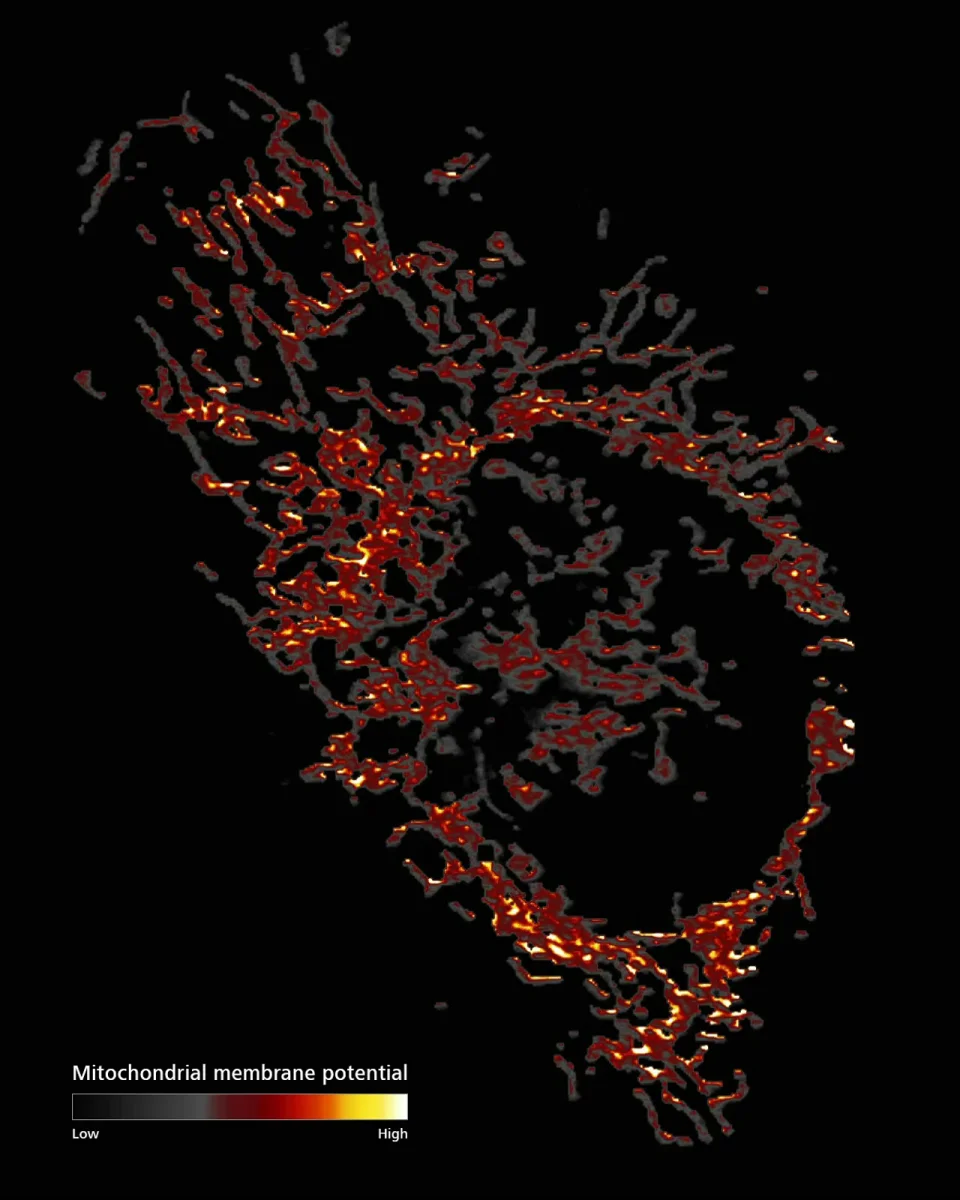

MitoTracker Green和MitoTracker Red CMXRos的荧光强度比。
早期阶段的生命发展 | 卵母细胞

固定的小鼠生发泡卵母细胞的核被膜（核纤层蛋白B抗体，青色）、肌动蛋白（鬼笔环肽，品红色）和微管（微管蛋白抗体，黄色）染色。Sinc3 15×650晶格光片用于微管和肌动蛋白结构的高分辨率成像。视频中为微管的3D结构。样本：由德国哥廷根的C. So, MPI提供。

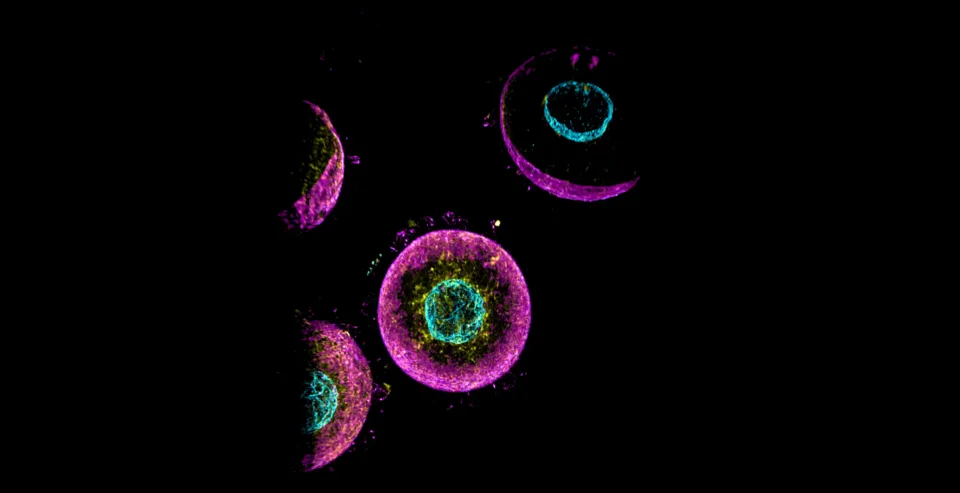

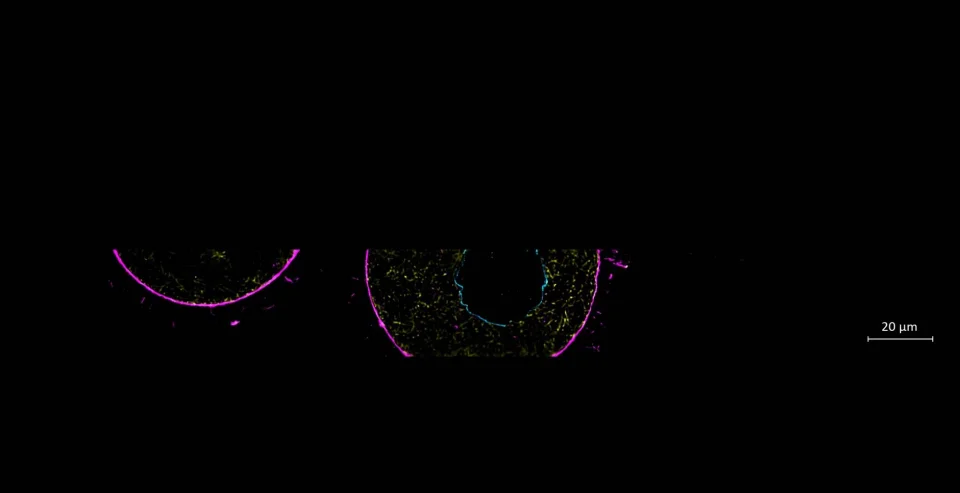

固定的小鼠生发泡卵母细胞的核被膜（核纤层蛋白B抗体，青色）、肌动蛋白（鬼笔环肽，品红色）和微管（微管蛋白抗体，黄色）染色。使用Sinc3 100×1,800晶格光片对整个卵母细胞进行成像。样本：由德国哥廷根的C. So, MPI提供。

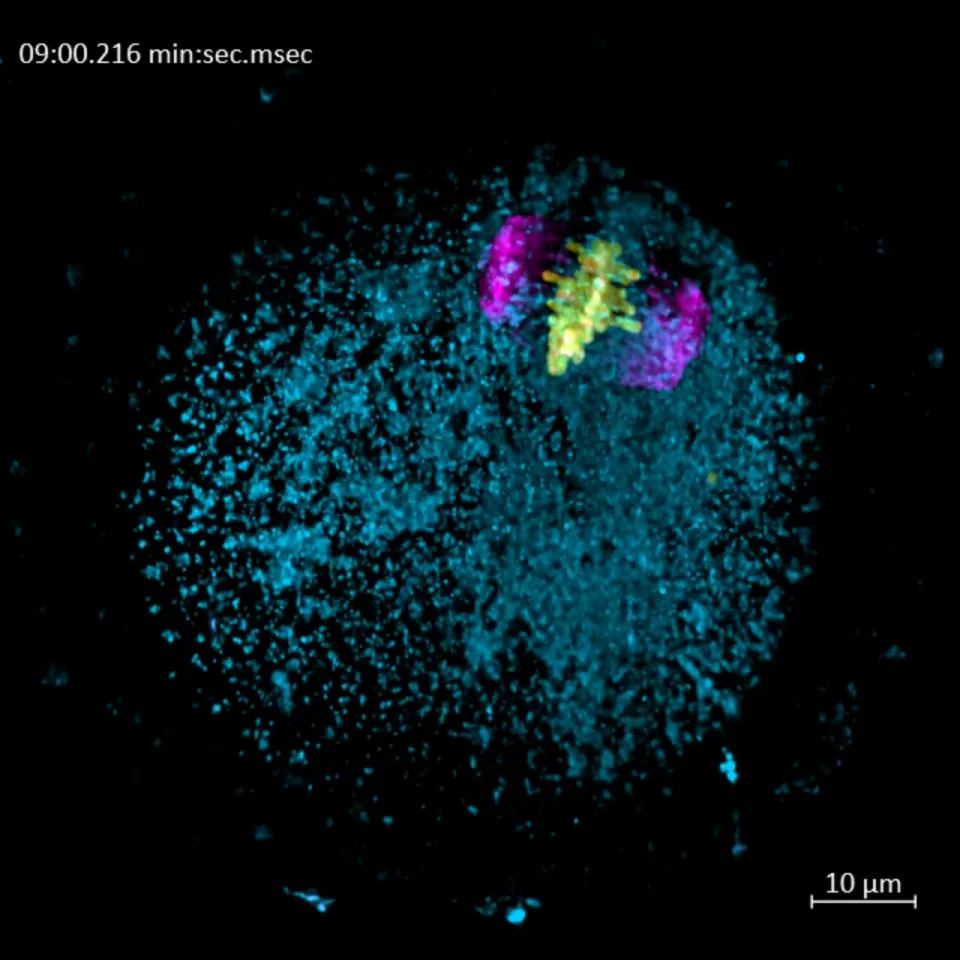

在中期II中捕获了活的小鼠卵母细胞，并进行了线粒体（青色）、微管（品红色）和染色体（黄色）染色。样本：由德国哥廷根的C. So, MPI提供。
小型模式生物的生命发展 | 斑马鱼

DeltaD-YFP转基因斑马鱼胚胎（Liao等人，2016年，《自然通讯》）。由包含内源调节区的转基因驱动的融合蛋白，在尾巴和前体节中胚层中表达。在细胞皮层以及与运输小泡相对应的点状中可见的信号（绿色）。细胞核为洋红色。对胚胎持续成像5分钟，每8秒1个体积（150×50×90μm³）。样本由瑞士EPFL的Andrew Oates教授提供。

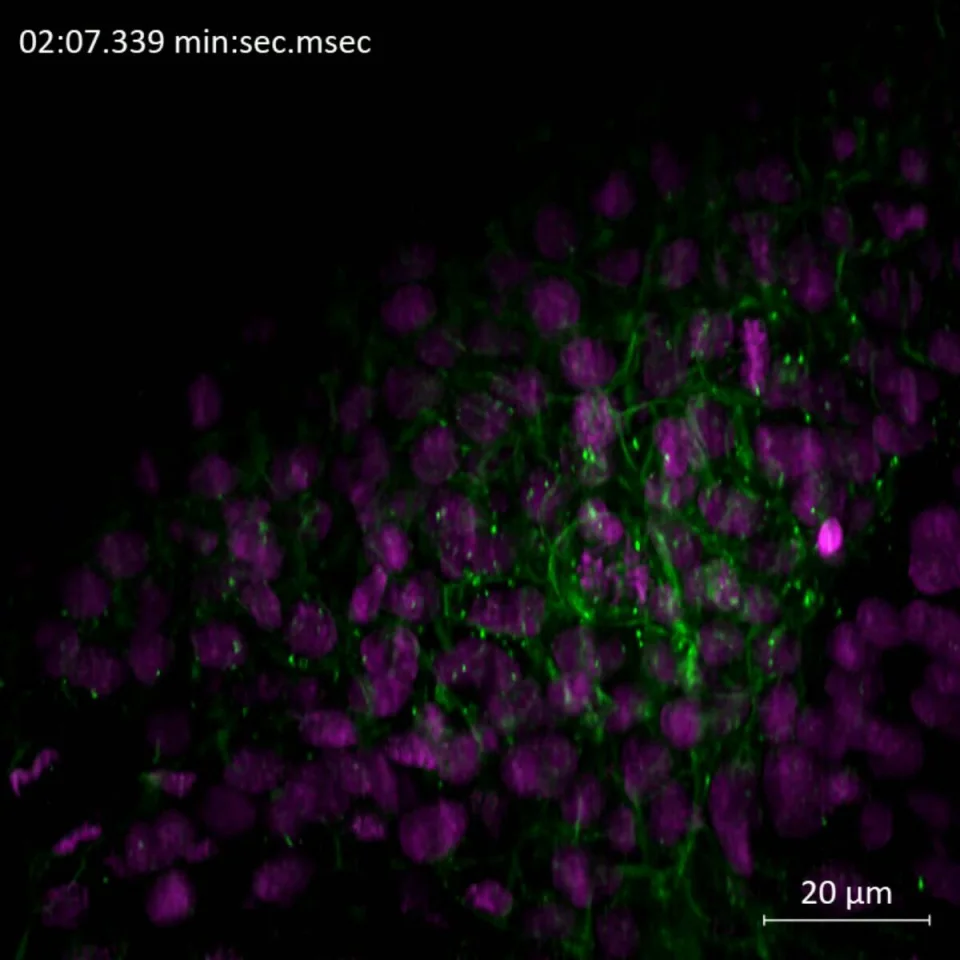

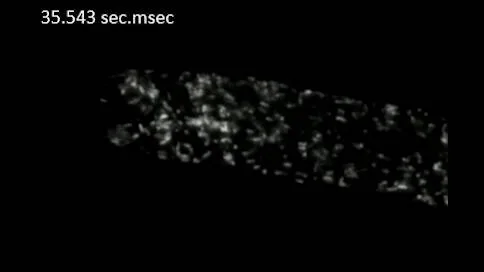

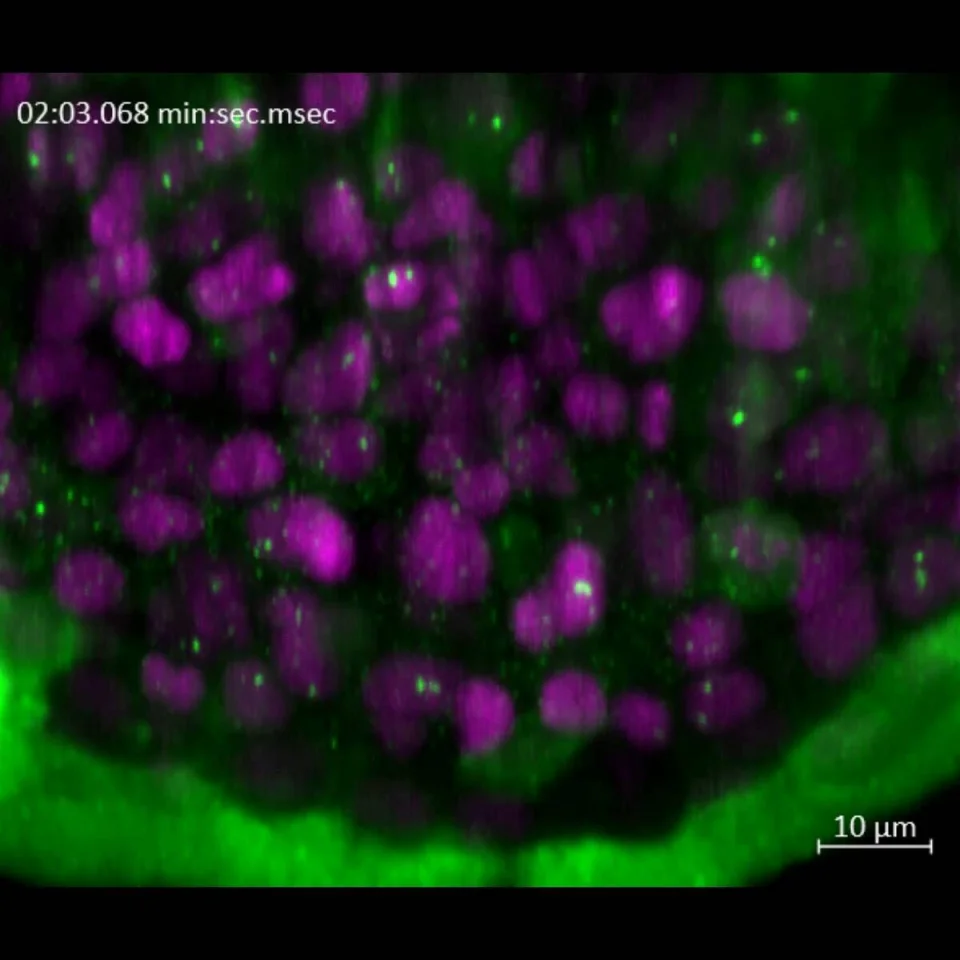

斑马鱼胚胎的高速影片。运输mRNA分子的多维度成像（绿色）。细胞核显示为洋红色。数据显示为高强度投影。每2.5秒采集1个体积（86 × 80 × 12 μm³）。样本：由瑞士EPFL的Andrew Oates教授提供。

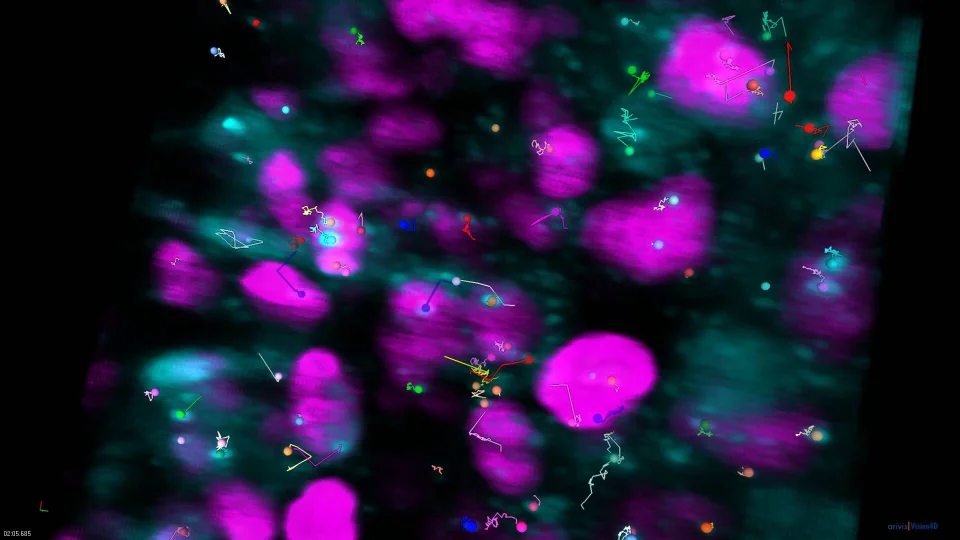

使用arivis Vision4D®软件追踪运输mRNA分子。首先使用核参考轨迹校正斑马鱼胚胎的运动。然后随时间追踪单个mRNA分子，得出统计数据，例如速度和方向性。样本：由瑞士EPFL的Andrew Oates教授提供。
小型模式生物的生命发展 | 秀丽隐杆线虫胚胎

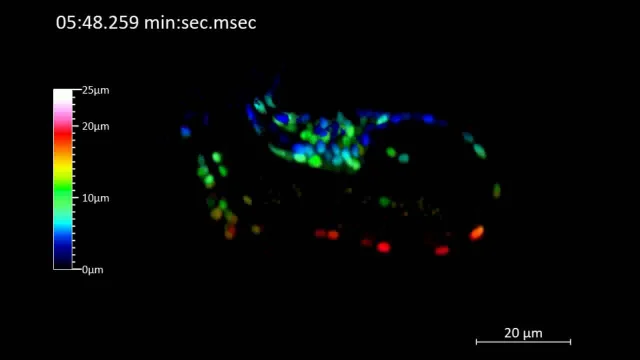

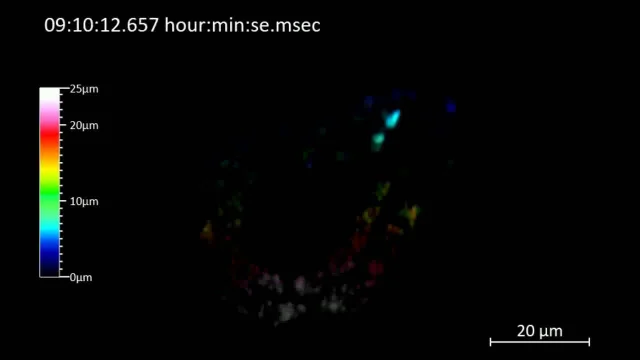

秀丽隐杆线虫胚胎的细胞核染色。影片显示了胚胎带颜色编码的深度投影。对胚胎持续成像10分钟以上；每700毫秒1个体积。成像的体积：115×50×30μm³。总共记录了101.000张图像； 1000个时间点的101个体积平面。客户样本。

秀丽隐杆线虫胚胎的细胞核染色。影片显示了胚胎带颜色编码的深度投影。每5分钟对胚胎成像19个小时以上，可以观察到其正常的睡眠-觉醒周期。成像的体积：115×50×30μm³。总共记录了23,836张图像； 236个时间点的101个体积平面。客户样本。

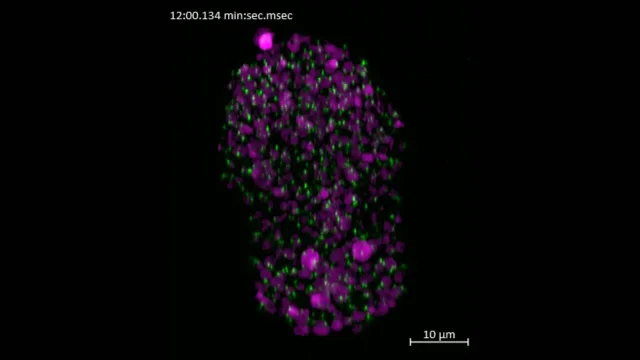

晚豆期的线虫胚胎（受精后约400分钟），有〜560个细胞核核，标记为HIS-58 :: mCherry（品红色），而中心粒则由GFP :: SAS-7（绿色）标记。有丝分裂中的细胞在纺锤极上显示出HIS-58 :: mCherry和中心粒的浓缩信号。样本：由瑞士EPFLGöncy实验室的N. Kalbfuss提供。
小型模式生物的生命发展 | 果蝇胚胎

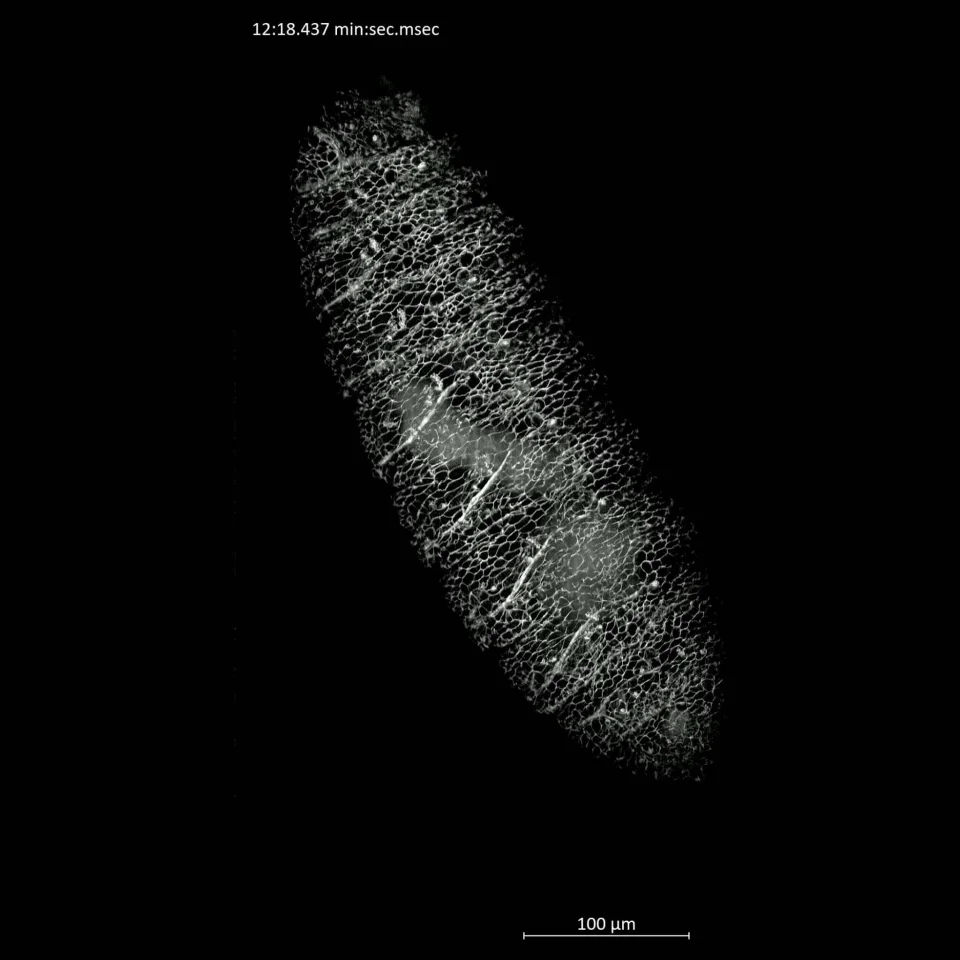

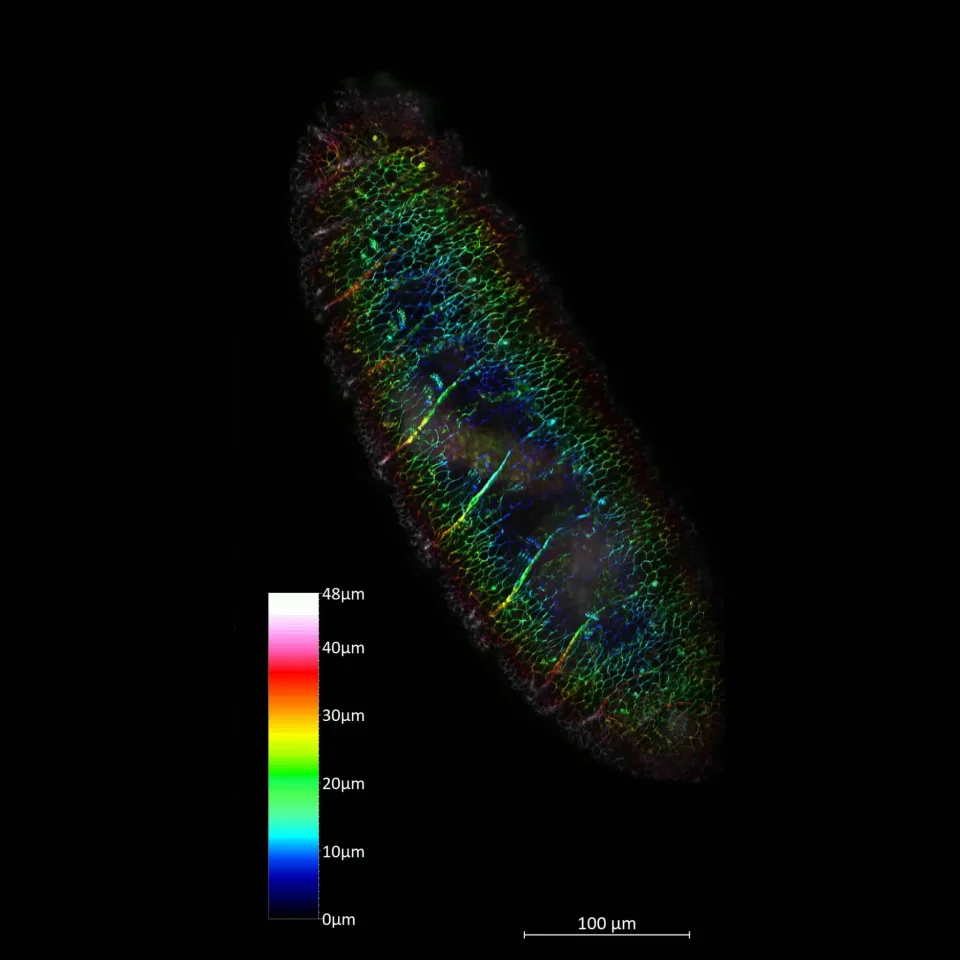

果蝇是生物医学研究等众多研究领域的模型生物。研究人员可以获得很多转基因的变体。该视频显示了带GFP标记的果蝇胚胎随时间推移而发生的变化。共拍摄了91,100张图像、911个体积平面、100个时间点。每15秒一个体积；成像时间25分钟，成像体积：300 × 455 × 145 μm³.
3D细胞模型发育

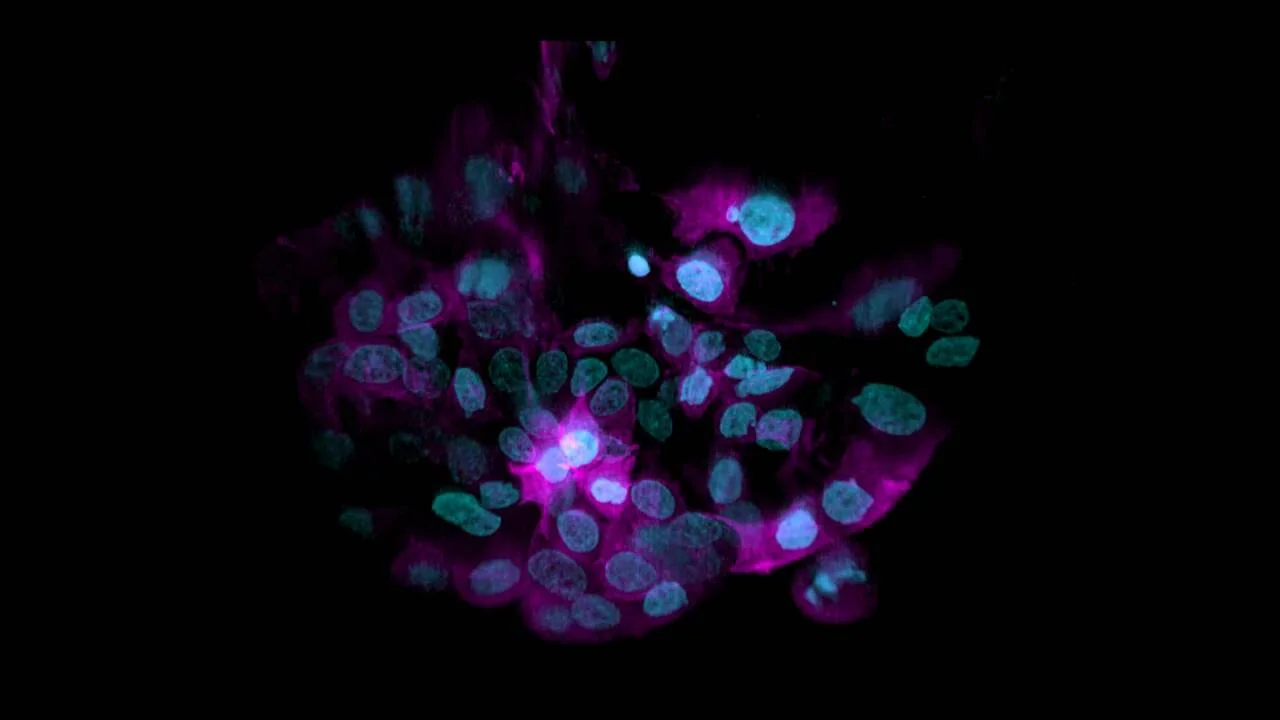

球体和类器官是器官的体外模型——体积更小、更简单，但易于生产，因此对于发育生物学家来说球体和类器官是研究器官发育的宝贵工具。与通常仅由单层细胞组成的细胞培养不同，细胞团/类器官中的细胞形成三维结构，从而可以研究3D细胞模型内部的细胞迁移和分化。借助晶格层光显微镜，能够对类器官的发展和自组织进行成像。在此我们可以看到3D渲染的细胞团，细胞团由表达H2B-mCherry（品红色）和α-Tubulin-mEGFP（青色）的细胞组成。并非每个细胞都被标记。
植物和植物种子的发育 | 花粉粒和花粉管

观察花粉管内的线粒体动态。线粒体在花粉管边缘的尖端移动，并在花粉管中间回向移动。在运输过程中，线粒体不断融合并分裂以进行修复，并共享和分配生物分子。样本：由澳大利亚新南威尔士州悉尼的R. Whan提供。

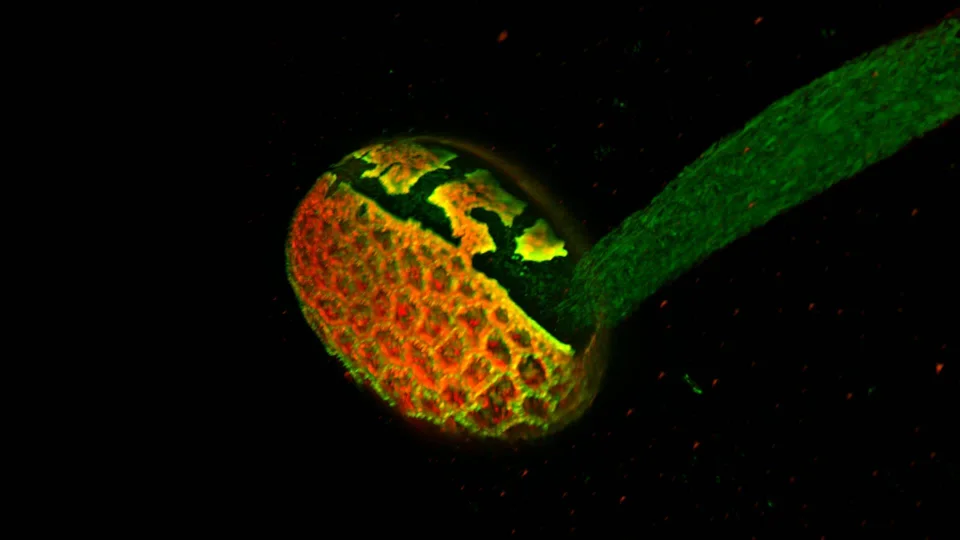

花粉管染有线粒体（MitoTracker Green，绿色）和溶酶体（Lysotracker Red，红色）。观察花粉管从花粉粒中的裂缝延伸（通过其自身荧光观察）。线粒体并没有完全到达花粉管的尖端，而是在尖端之前几微米处停止。数据集的渲染在arivisVision4D®中进行。样本：由澳大利亚新南威尔士州悉尼的R. Whan提供。
